Насос для резки трубопроводов SMWK: конструкция и модельный ряд

Конструкции насосов часто выглядят одинаково снаружи, но их внутренняя конструкция определяет, как они переносят разные жидкости. В оборудовании для очистки сточных вод режущий механизм добавляет насосному агрегату определенную функцию. SMWK Насос для резки трубопроводов сочетает в себе конструкцию центробежного насоса с режущей головкой, что делает его пригодным для очистки сточных вод, содержащих определенные волокнистые и гибкие отходы.

Дистрибьюторам и инжиниринговым компаниям понимание конструкции этой серии помогает понять, что отличает ее от обычного насоса. Конструкция рабочего колеса, материал фрезы, расположение уплотнений и ассортимент доступных моделей — все это важно при рассмотрении продукта для проекта.

Открытое однолопастное рабочее колесо

Одной из определяющих особенностей насоса для резки трубопроводов SMWK является открытое однолопастное рабочее колесо. В отличие от конструкции, предназначенной только для перемещения относительно чистой воды, эта конфигурация работает вместе с режущим механизмом для обработки подходящих сточных вод, содержащих такие материалы, как длинные волокна, пластиковые полоски и туалетную бумагу.

Эти материалы могут создавать проблемы, если они остаются неповрежденными и мешают прохождению потока. Режущий узел предназначен для разрезания или разрывания подходящих отходов, помогая насосу сохранять свободный проход во время работы в предусмотренных условиях.

Согласно документации на изделие, в режущей головке используется нож из легированной стали. Этот компонент играет центральную роль в функции резки и отличает эту серию от конструкций насосов, которые полагаются только на движение жидкости. Точная производительность по-прежнему зависит от материала, поступающего в насос, и указанных условий эксплуатации; режущую структуру не следует рассматривать как подходящую для всех видов твердых отходов.

Три основные детали в одной сборке

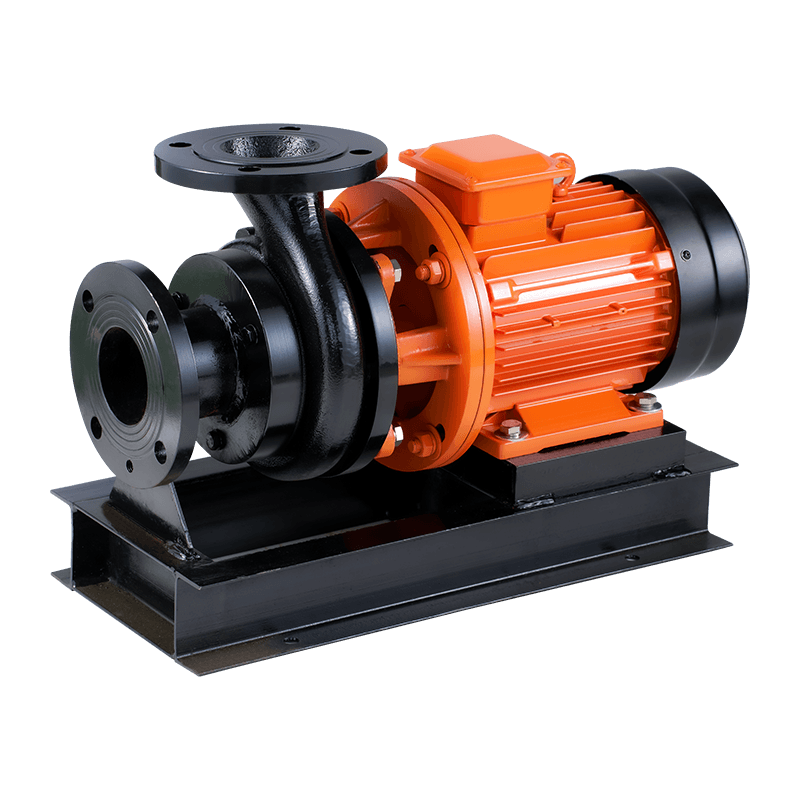

Насос для резки трубопроводов SMWK состоит из трех основных частей: водяного насоса, уплотнительного устройства и электродвигателя. Двигатель подключается непосредственно к насосу, образуя компактный узел, приводимый в движение трехфазным асинхронным двигателем.

В изделии используется одностороннее механическое уплотнение между насосом и двигателем. Маслостойкое резиновое кольцо О-образной формы обеспечивает статическую герметизацию места соединения корпуса насоса и крышки. Эти компоненты выполняют различные функции уплотнения в сборе и являются частью общей конструкции изделия.

Поставщикам оборудования определение этих деталей полезно при просмотре технической документации или сравнении конфигураций насосов. При полной оценке следует учитывать конструкцию насоса и заявленные условия его эксплуатации, а не полагаться только на режущую функцию.

Диапазон комбинаций расхода, напора и мощности

Серия SMWK доступна в нескольких конфигурациях, а не в одной фиксированной спецификации. Опубликованные модели включают выпускные отверстия диаметром от 50 мм до 200 мм с различными комбинациями номинального расхода, напора и мощности двигателя.

Например, в указанную линейку входит модель 50SMWK10-10-0,75 с расходом 10 м³/ч и напором 10 м с двигателем мощностью 0,75 кВт. В более широком диапазоне представлена ​​модель 200SMWK350-45-75 с производительностью 350 м³/ч, напором 45 м и мощностью 75 кВт. Эти примеры иллюстрируют широту этой серии; они не являются взаимозаменяемыми рабочими точками.

Линейка насосов для резки трубопроводов SMWK позволяет оценить проект на предмет его требуемой производительности, а не предполагать, что все агрегаты имеют одинаковую производительность. Обозначение модели и техническую таблицу следует сверить вместе, чтобы подтвердить соответствующий размер выпускного отверстия, расход, напор и мощность.

При подготовке предложений для зарубежных проектов дистрибьюторы могут использовать эти опубликованные спецификации, чтобы сузить круг подходящих конфигураций, прежде чем согласовывать окончательную модель с производителем.

Условия эксплуатации остаются важными

Хотя режущий механизм предназначен для обработки определенных твердых частиц, насос все равно должен работать в установленных пределах. В документации на продукцию установлено объемное соотношение твердых примесей не более 2 %, температура среды не более 40°С, диапазон pH 4–10. Он также определяет трехфазный источник питания с частотой 50 Гц и напряжением 380 В с допустимыми колебаниями напряжения в пределах 0,9–1,1 раза от номинального напряжения.

Эти условия являются частью технического определения насоса для резки трубопроводов SMWK. Сточные воды с другим химическим составом, более высоким содержанием твердых частиц или несовместимой температурой должны быть проверены производителем перед выбором оборудования.

Заявленный операционный руководитель также имеет значение. Режущий механизм не избавляет от необходимости согласовывать производительность насоса с установкой. Проверка полной технической спецификации помогает предотвратить выбор продукта только на основе диаметра выпускного отверстия или мощности двигателя.

Обзор продукта для проекта

SMWK Насос для резки трубопроводов является специализированным вариантом для перекачки сточных вод, где подходящие волокнистые или гибкие материалы могут вызвать проблемы с засорением. Его открытая однолопастная крыльчатка, режущая головка из легированной стали, прямое соединение с двигателем и определенное расположение уплотнений дают четкое представление о его базовой конструкции.

series also offers multiple rated configurations, allowing project requirements to be compared with published technical data. Before confirming an order, the intended medium, required performance, outlet size, and power supply should be checked against the relevant model specification.

Для дистрибьюторов насосов и инженерных подрядчиков четкое понимание конструкции SMWK делает оценку продукта более точной. Подходящей конфигурацией является та, которая сочетает в себе требуемую функцию резки с правильными рабочими параметрами для предполагаемого применения.
